Сфера Применения

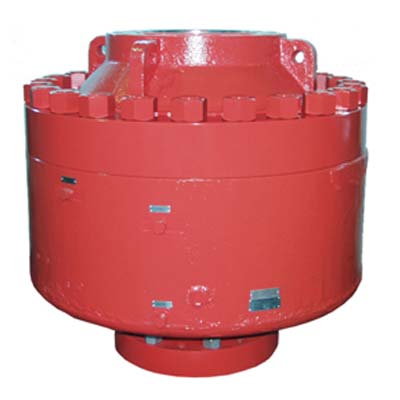

Превенторы кольцевые предназначены для герметизации устья в процессе строительства, освоения и ремонта скважин вокруг любой части бурильной колонны, а так же полного перекрытия устья скважины при отсутствей в ней инструмента. Превенторы позволяют производить протаскивание колонны труб с замками. Изготовление в соответствии с техническими условиями ТУ 3661-023-390048342-2006 в исполнении К1/К2 по ГОСТ 13862-90Конструктивные особенности кольцевых превенторов
- Литые корпуса из высокопрочной легированной термически упрочненной стали
- Сферический уплотнитель армированный стальными вставками
- Шпилечное крепление крышки к корпусу превентора обеспечивает простоту замены уплотнителя в полевых условиях
- Компенсирующий пневмогидроаккумулятор включен в состав станции гидроуправления
- Уплотнительные кольца из эластомеров на основе PTFE и специального полимера обеспечивают длительный срок службы
- Встроенная в корпус камера обогрева рабочей зоны уплотнителя.Обогрев осуществляется транзитной подачей газообразного (пар) или жидкого теплоносителя(разогретое масло от станции гидроуправления с модулем обогрева)
Технические характеристики кольцевых гидравлических превенторов
| Обозначение | Условный проход, мм | Рабочее давление, МПа | Объем масла на закрытие, л | Объем масла на открытие, л | Высота (H), мм | Диаметр (D), мм | Масса, кг |
|---|---|---|---|---|---|---|---|
|
ПУГ 2-180х21
Обозначение
|
180
Условный проход, мм
|
21
Рабочее давление, МПа
|
17,6
Объем масла на закрытие, л
|
12,6
Объем масла на открытие, л
|
840
Высота (H), мм
|
740
Диаметр (D), мм
|
1450
Масса, кг
|
|
ПУГ 2-180х35
Обозначение
|
180
Условный проход, мм
|
35
Рабочее давление, МПа
|
17,6
Объем масла на закрытие, л
|
12,6
Объем масла на открытие, л
|
925
Высота (H), мм
|
770
Диаметр (D), мм
|
1830
Масса, кг
|
|
ПУГ 2-180х70
Обозначение
|
180
Условный проход, мм
|
70
Рабочее давление, МПа
|
32,6
Объем масла на закрытие, л
|
25,1
Объем масла на открытие, л
|
971
Высота (H), мм
|
905
Диаметр (D), мм
|
2750
Масса, кг
|
|
ПУГ 2-230х21
Обозначение
|
230
Условный проход, мм
|
21
Рабочее давление, МПа
|
39,8
Объем масла на закрытие, л
|
28,6
Объем масла на открытие, л
|
980
Высота (H), мм
|
940
Диаметр (D), мм
|
2340
Масса, кг
|
|
ПУГ 2-230х35
Обозначение
|
230
Условный проход, мм
|
35
Рабочее давление, МПа
|
39,8
Объем масла на закрытие, л
|
28,6
Объем масла на открытие, л
|
1045
Высота (H), мм
|
1015
Диаметр (D), мм
|
3160
Масса, кг
|
|
ПУГ 2-230х70
Обозначение
|
230
Условный проход, мм
|
70
Рабочее давление, МПа
|
51,8
Объем масла на закрытие, л
|
40,5
Объем масла на открытие, л
|
1150
Высота (H), мм
|
1160
Диаметр (D), мм
|
5100
Масса, кг
|
|
ПУГ 2-280х21
Обозначение
|
280
Условный проход, мм
|
21
Рабочее давление, МПа
|
65,1
Объем масла на закрытие, л
|
51,0
Объем масла на открытие, л
|
1150
Высота (H), мм
|
1000
Диаметр (D), мм
|
3890
Масса, кг
|
|
ПУГ 2-280х35
Обозначение
|
280
Условный проход, мм
|
35
Рабочее давление, МПа
|
65,1
Объем масла на закрытие, л
|
51,0
Объем масла на открытие, л
|
1156
Высота (H), мм
|
1214
Диаметр (D), мм
|
5200
Масса, кг
|
|
ПУГ 2-280х70
Обозначение
|
280
Условный проход, мм
|
70
Рабочее давление, МПа
|
80,7
Объем масла на закрытие, л
|
59,6
Объем масла на открытие, л
|
1180
Высота (H), мм
|
1320
Диаметр (D), мм
|
7800
Масса, кг
|
|
ПУГ 2-350х21
Обозначение
|
350
Условный проход, мм
|
21
Рабочее давление, МПа
|
83,5
Объем масла на закрытие, л
|
60,4
Объем масла на открытие, л
|
1210
Высота (H), мм
|
1190
Диаметр (D), мм
|
5500
Масса, кг
|
|
ПУГ 2-350х35
Обозначение
|
350
Условный проход, мм
|
35
Рабочее давление, МПа
|
83,5
Объем масла на закрытие, л
|
60,4
Объем масла на открытие, л
|
1248
Высота (H), мм
|
1284
Диаметр (D), мм
|
6270
Масса, кг
|
|
ПУГ 2-350х70
Обозначение
|
350
Условный проход, мм
|
70
Рабочее давление, МПа
|
109,3
Объем масла на закрытие, л
|
84,2
Объем масла на открытие, л
|
1355
Высота (H), мм
|
1380
Диаметр (D), мм
|
8580
Масса, кг
|
|
ПУГ 2-425х21
Обозначение
|
425
Условный проход, мм
|
21
Рабочее давление, МПа
|
82,9
Объем масла на закрытие, л
|
53,2
Объем масла на открытие, л
|
1310
Высота (H), мм
|
1270
Диаметр (D), мм
|
5570
Масса, кг
|
