Легкая и компактная конструкция. Воспроизводимость ±0,01 мм.
Различные возможности монтажа датчиков положения. Клиновидная конструкция захвата позволяет развивать большую силу удержания.
Различные возможности монтажа датчиков положения. Клиновидная конструкция захвата позволяет развивать большую силу удержания.

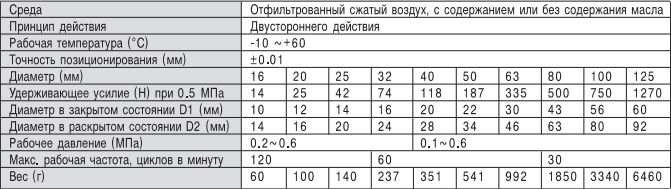

| Среда | Отфильтрованный сжатый воздух с содержанием или без масла | |||||||||||||||
| Принцип действия | Двустороннего действия | |||||||||||||||
| Рабочая температура (С) |
-10 ~+60 |
|||||||||||||||
| Точность позиционирования (мм) |
±0.01 |
|||||||||||||||
| Диаметр (мм) | 16 | 20 | 25 | 32 |
40
|
50 | 63 | 80 | 100 | 125 | ||||||
| Удерживающее усилие (Н) при 0,5 МПа | 14 | 25 | 42 | 74 | 118 | 187 | 335 | 500 | 750 | 1270 | ||||||
| Диаметр в закрытом состоянии D1 (мм) | 10 | 12 | 14 | 16 | 20 |
22
|
30 | 43 | 56 | 60 | ||||||
|
Диаметр в раскрытом состоянии D2 (мм)
|
14 | 16 | 20 | 24 | 28 | 34 | 46 | 63 | 80 | 92 | ||||||
| Рабочее давление (МПа) | 0.2~0.6 |
0.1~0.6 |
|
|||||||||||||
| Макс. рабочая частота циклов в минуту | 120 | 60 | 30 | |||||||||||||
