Применяется в качестве привода с усилием поршня до 68500Н.
Прочная конструкция корпуса. Потери на трение не более 5%. Не требует смазки.

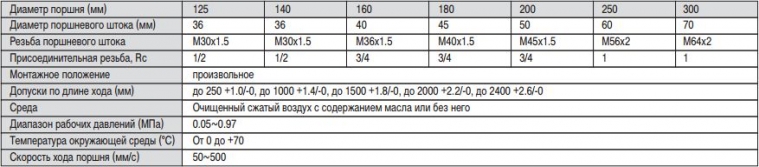

| Диаметр поршня (мм) | 125 | 140 | 160 | 180 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| Диаметр поршневого штока (мм) | 36 | 36 | 40 | 45 |
50
|
60 | 70 |
| Резьба поршневого штока | М30х1,5 |
М30х1,5 |
М36х1,5 |
М40х1,5 |
М45х1,5
|
М56х2 |
М64х2 |
| Присоединительная резьба, Rc | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 | 1 | 1 |
| Монтажное положение | произвольное | ||||||
| Допуски по длине хода (мм) | до 250 +1.0/-0. до 1000 +1,4/-0, до 1500+1,8/-0, до 2000 +2,2/-0, до 2400 + 2,6/-0 | ||||||
| Среда | Очищенный сжатый воздух с содержанием масла или без него | ||||||
| Диапазон рабочих давлений (МПа) |
0,05~0,97 |
||||||
| Температура окружающей среды (С) | от 0 до +70 | ||||||
| Скорость хода поршня (мм/с) | 50~500 | ||||||
